CST48A

DESCRIZIONE E CARATTERISTICHE

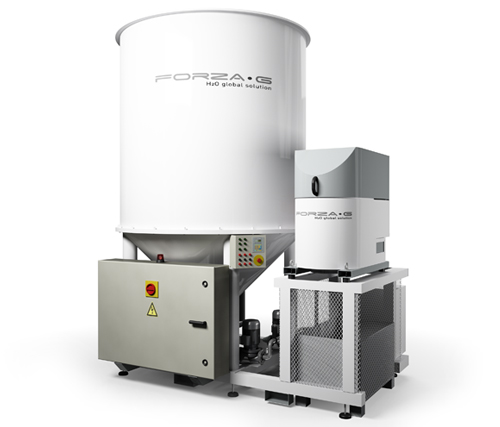

Sistema compatto di separazione solido liquido per il riciclo al 100 per cento dei liquidi refrigeranti da molatura del vetro o della pietra. Il sistema è composto da una centrifuga a scarico automatizzato modello TORNADO T150 A e da un serbatoio idro ciclonico. Dal cono del ciclone il liquido inquinato viene iniettato tramite una pompa nel rotore della centrifuga. Qui, le particelle in sospensione contenute nel liquido con peso specifico superiore saranno schiacciate, grazie alla “forza G”, contro la parete del cestello, facendo defluire il liquido purificato. A tempi programmati da “Tastierino sul PLC” la centrifuga effettuerà un arresto per forevacuare i fanghi accumulati. Al termine dell’operazione di scarico la centrifuga ricomincerà un nuovo ciclo di accumulo. La macchina è dotata di funzione di avvio e arresto in remoto. Il sistema è composto da una struttura in ferro verniciato a polveri che conglomera tutti i componenti con una centrifuga modello T150 A a scarico automatizzato.
Lo spazio richiesto per l’installazione è di mq 6,5.

COMPONENTI
•    Centrifuga modello T150 A a scarico automatizzato
•    Quadro elettrico di controllo con tastierino comandi ?interfacciato al PLC e modem
•    Vasca ciclonica verniciata a polveri per ?la sedimentazione dinamica da L 7500 modello FORZA G
•    Vasca di recupero del fluido processato
•    Pompa per caricare la centrifuga
•    Pompa per caricare il ciclone
•    Pompa di rilancio elettronica pressione 0-4 Bar
•    Valvola pneumatica di comando riempimento
•    Controllo di livello
•    Vasca con sacco porta fanghi
•    Connessioni idrauliche dei componenti
•    ESCLUSIONI: Tubazioni da e per il sistema ?
•    CARATTERISTICHE TECNICHE ?
•    Ingombri: mm L 3000 x W 21000 x H 3500?
•    Peso centrifuga: Kg 1500?
•    Potenza installata: 12,5 Kw (3+N+E) 400 V – 50/60 Hz
•    Potenza pneumatica: 1⁄4 Gas 6 Bar ?
•    CARATTERISTICHE TECNOLOGICHE ?
•    Sistema ampliabile
•    Liquido processato: Litri/min 800? +/- 20%
•    Capacità di accumulo solidi: Litri 15 (1-L = kg 1,8)
•    Particelle massime processabili: mm 5
•    Particelle minime separate: 5 micron mm
•    Temperatura massima processabile: 74° C
